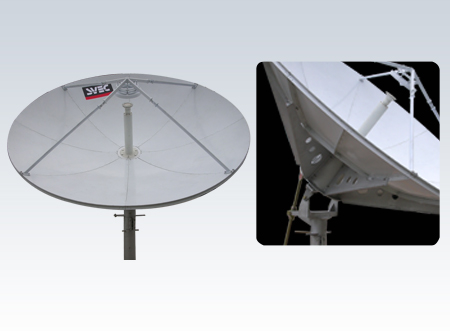

2.4米环焦天线
| 电气特性 | 机械性能 | |||||
|---|---|---|---|---|---|---|
| 波段 | C波段线极化 | C波段圆极化 | Ku波段线极化 | 反射面精度 | RMS≤0.5mm | |
|
工作频率 |
Rx:3.625GHz~4.2GHz | Rx:3.625GHz~4.2GHz |
RX:10.25GHz~12.75GHz |
反射面材料 | Aluminum Alloy | |
| Tx:5.85GHz~6.425GHz | Tx:5.85GHz~6.425GHz |
TX:14.0GHz~14.5GHz |
||||
| 主瓣增益 | Rx：≥37.3dBi |
Rx：≥37.3dBi |
RX:≥46.9dBi |
天线光学特性 | 环焦 | |
| TX：≥37.3dBi | TX：≥41.4dBi | TX:≥50.0dBi | ||||
| 电压驻波比 | ≤1.25:1 | ≤1.25:1 | ≤1.25:1 | 反射面厚度 | 1.8mm | |
| -15dB波束宽度 | Rx 4.04°TX 2.67° | Rx 4.04°TX 2.67° | Rx 0.97°TX 0.68° | 主反射面直径 | 240cm （94″） ( 8 piece) | |
| -3dB波束宽度 | Rx:2.01° | Rx:2.01° | RX:0.48° | |||
| Tx:1.36° | Tx:1.36° | TX:0.34° | ||||
| 旁瓣包络 | 1°≤θ≤20°29-25LogθdBi | 1°≤θ≤20°29-25LogθdBi | 1°≤θ≤20°29-25LogθdBi | |||
| 20°≤θ≤48°32-25LogθdBi | 20°≤θ≤48°32-25LogθdBi | 20°≤θ≤48°32-25LogθdBi | 副反射面直径 | 35.6cm (14″) | ||
| 48°＜θ -10dBi (Average) | 48°＜θ -10dBi (Average) | 48°＜θ -10dBi (Average) | 极化角 | ±90° | ||
| 插损 (2 port feed) |
Rx 0.18 dB Tx 0.18 dB |
Rx 0.18 dB Tx 0.18 dB | Rx 0.25 dB Tx 0.25 dB | 俯仰角 | 5°~90° | |
| 收发隔离度 | ＞85dB | ＞85dB | ＞85dB | 方位角调整范围 | ±60° | |
| 噪声温度 |
20°EI 31K 30°EI 24K |
20°EI 23K 30°EI 21K |
20°EI 38K 30°EI 36K | 环境适应性 | ||
| 风负荷 | 工作 | 20-35mph | ||||
| 交叉极化隔离度 |
轴向＞35dB | 轴向N/A | 轴向＞35dB | 保全 | 55MPH | |
| 光照 | 1000kcal/h㎡(360BTU/h/ft2) | |||||
| 轴比 | Rx N/A Tx N/A | Rx 0.9 Tx 0.9 | Rx N/A Tx N/A | |||
| 波导接口法兰 | Rx CPR229G | Rx CPR229G | Rx WR75 | 温度范围 工作 | -30°C~ 55°C | |
| Tx CPR159G/137G | Tx CPR159G/137G | Tx WR75 | 雨水 | 工作 | 10cm/h | |
| 冰雪 | 保全 | 2.5cm | ||||
| 相对湿度 | 0%~100% | |||||
