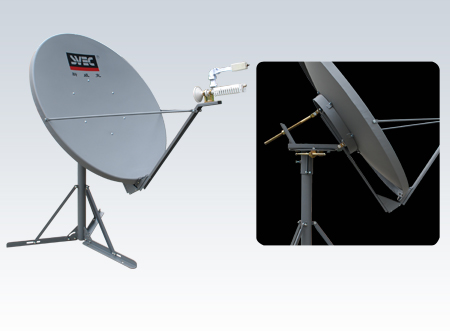

1.2米KU波段双向传输天线

电气特性		机械性能
天线尺寸	1.2*1.315m	反射面精度	RMS≤0.35mm
工作频率	RX:10.95~12.75GHz	反射面材料	铝板LF21
	TX:13.75~14.5GHz	板厚	2mm
中心频率增益（±0.5dB）	RX:41.5dBi TX:43.1dBi	天线光学特性	偏焦
电压驻波比	RX:1.5:1max/TX:1.3:1max	三脚架立柱	电焊钢管
3dB波束宽度	RX:1.45°/TX:1.24°	仰角调整范围	5~90°可精调
旁瓣包络	符合CCIR要求	方位角调整范围	±360°可精调
极化	线极化、圆极化	环境适应性
天线噪声温度 （20°仰角）	≤55K	风负荷	工作	50MPH（80KM/H）
交叉极化隔离度 （在主轴线和1dB瓣宽内）	≥30dB		保全	125MPH（201KM/H）
波导接口法兰	WR75	温度范围 工作	-40℃~+60℃
双工器两端口隔离度	10.95~14.5GHz  37~50dB	相对湿度	5%~95%
